Устройство кондиционера

Для того чтобы разобраться в устройстве и принципе работы кондиционера, давайте в качестве примера рассмотрим устройство кондиционера сплит настенного типа, который от других аналогичных систем отличается только внешним видом внутреннего блока.

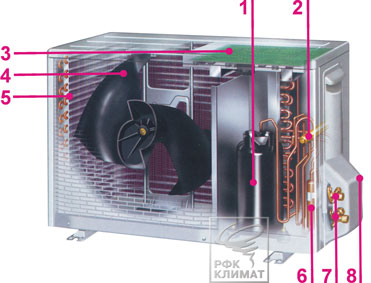

Наружный блок сплит кондиционера

Устройство кондиционера
  1. Компрессор. Главное предназначение компрессора – сжатие фреона и обеспечение его движения по холодильной магистрали. В зависимости от принципа действия, компрессоры бывают поршневыми или спиральными. Стоимость поршневых компрессоров немного ниже, чем спиральных, но они являются менее надежными в работе при низкой температуре в холодное время года;
  2. Четырехходовой клапан. Обязательный элемент в кондиционерах, работающих в режимах «тепло-холод». Предназначение такого клапана – изменять направление движения фреона в системе, в результате чего наружный и внутренний блоки начинают работать в нестандартном режиме работы: наружный блок охлаждает воздух, а внутренний нагревает его.
  3. Плата управления. Размещение этого элемента в наружном блоке характерно только для компрессоров инверторного типа, в которых выполняется регулировка оборотов двигателя. Для всех других систем установка электронной панели управления выполняется на внутреннем блоке, где нет резких перепадов температуры воздуха и воздействия атмосферных осадков.
  4. Вентилятор. Задача вентилятора – обеспечивать создание обдувающего кондиционер потока воздуха. При покупке недорогого кондиционера необходимо знать, что в таких моделях вентилятор имеет всего лишь одну скорость вращения и обеспечивает стабильную работу оборудования в довольно узком температурном диапазоне наружного воздуха. В более дорогих видах кондиционеров, которые способны работать при большом перепаде температуры воздуха, а также во всех промышленных типах кондиционеров, вентиляторы имеют 2-3 скорости вращения или оборудованы механизмом плавного регулирования скорости вращения.
  5. Конденсатор. Представляет собой радиатор, в котором и происходит процесс охлаждения фреона, переходящий в конденсацию. При этом нагревается поток воздуха, проходящий через конденсатор.
  6. Фильтр фреоновой системы. Для того чтобы обезопасить устройство кондиционера от поломок, которые могут произойти в результате попадания в него различных твердых частиц типа медной крошки, попадающих в систему при проведении монтажа оборудования, на входе в компрессор холодильного трубопровода. Если же монтаж кондиционера выполнен людьми без специальной подготовки, в результате чего в систему попало большое количество различного мусора, стандартный фильтр может оказаться бессильным защитить компрессор.
  7. Штуцерные соединения. С помощью этого типа соединения медными трубками выполняется технологическое соединение наружного и внутреннего блоков кондиционеров.
  8. Быстросъемная защитная крышка. Устанавливается для защиты штуцерных соединений и клемного отделения, к которому присоединяются электрические кабеля для запитки устройства кондиционера энергией. В зависимости от модели кондиционера, защитные крышки могут закрывать только клемники.

Устройство внутреннего блока кондиционера

Устройство кондиционера
  1. Передняя панель. Как правило, у большинства моделей кондиционеров она выполнена в виде пластиковой решетки, предназначенной для пропуска воздуха внутрь блока. Крепление панели разработано с таким расчетом, чтобы её можно было легко демонтировать для проведения периодического обслуживания оборудования и чистки фильтра грубой очистки, которую следует проводить не менее двух раз в месяц.
  2. Фильтр тонкой очистки. В зависимости от предназначения, фильтры тонкой очистки изготавливаются из разных материалов. Так, угольный фильтр способен очищать воздух помещения от неприятных запахов, а электростатический обладает свойством удержания даже самой мелкой пыли. На само устройство кондиционера наличие фильтров тонкой очистки никакого влияния не оказывает, но существенно улучшает состояние воздуха в помещении.
  3. Испаритель. Радиатор, который предназначен для нагрева фреона с низкой температурой до его испарения, в результате чего происходит охлаждение проходящего через радиатор воздуха.
  4. Горизонтальные жалюзи. С помощью этого приспособления можно осуществлять регулировку вертикального направления воздушного потока, выходящего из кондиционера. Устройство кондиционера обеспечивает процесс управления этим регулятором при помощи дистанционного пульта. В большинстве современных моделей кондиционеров есть автоматический режим работы горизонтальных жалюзи, при котором они выполняют равномерные колебательные движения, обеспечивающие постоянное перенаправление воздушного потока.
  5. Индикаторная панель. Предназначение этой панели – с помощью светодиодных индикаторов информировать пользователя о режиме работы кондиционера и об возникающих неисправностях.
  6. Вентилятор. Для вентиляторов внутреннего блока характерно наличие 2-3 скоростей вращения.
  7. Вертикальные жалюзи. Регулируют горизонтальное направление движения воздуха, выходящего из кондиционера. Функция автоматического регулирования работы этих жалюзи есть только в кондиционерах премиум-класса, для всех остальных моделей фиксирование направления движения потока воздуха выполняется вручную.
  8. Поддон для конденсата. Установленный под испарителем поддон собирает влагу, образующуюся на его поверхности, и через дренажный трубопровод выводится через стену наружу.
  9. Плата управления. Стандартное расположение этой платы на внутреннем блоке – с правой стороны. Она предназначена для размещения электронного микропроцессора, осуществляющего управление работой кондиционера.
  10. Штуцерные соединения. Также предназначены для соединения внутреннего и наружного блоков с помощью медных трубок. Как правило, штуцерные соединения расположены в нижней части задней панели внутреннего блока.
